產品概述

NB-IOT物聯網遠傳水表是我司自行研制的一款便于遠程抄表及控制的遠傳水表。采用我司脈沖水表為計量基礎，通過NB-IOT窄帶蜂窩物聯網進行物聯，實現對水表使用水量的自動遠程抄表，有效地避免了管理部門上門抄表，具備預付費控制功能，方便管理部門對水表的用水情況進行控制，使得遠程抄表及控制變得更便捷、可靠，在節約人力、物力和財力的同時，有效地提高了管理效益。

手機充值介紹

名稱	界面	功能

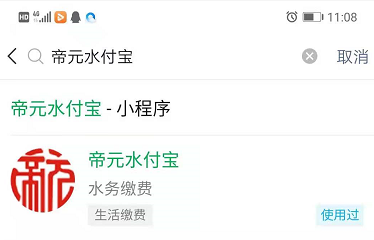

微信小程序		水表用戶使用微信小程序充值，不受機型的限制，無需安裝。（直接微信搜索帝元水付寶小程序即可）
登陸界面		輸入用戶水表的專屬編號點擊查找或點擊掃碼掃描用戶水表上的二維碼直接進入。
充值界面		進入充值繳費界面，核對用戶信息后，在繳費框中輸入充值金額，最后點擊充值即可完成充值操作。
查詢界面		點擊充值界面的用水詳情按鍵，進入查詢界面，可查詢用戶用水的使用情況。



功能特點：

• 基于NB網絡的遠傳抄表；網絡結構簡單、無需架設集中器、中繼等現場調試工作；支持異頻組網
• 充值介紹：用戶可使用微信小程序充值，通過NB通道待上線通訊后進行充值或者到達管理處現場實時充值。
• 帶有紅外補充通道:可以在現場進行抄表、閥控及故障分析、調試；彌補因NB通道不通及現場檢修的問題。
• NB通道數據重發方案：數據發送失敗后，為保障數據送達，表具會采取延時重發操作；同時，對日功耗進行了限制，防止因過度通訊造成電池欠電。
• NB通道數據錯峰機制：可以有效減輕對基站負載的影響，減小等待延時，降低通信功耗。



• 產品功能

動作觸發：開/關閥、充值；

時間觸發：每天記錄；

報警觸發：采樣故障、低電壓、閥門故障、剩余量低等。

• 靈活的數據上傳方案：每天、每星期幾、每月幾號；默認狀態是每天上傳一次。
• 觸發方式：觸摸式。
• 報警方案：采樣故障報警;閥門故障報警;電量低報警;低剩余量報警(預付費狀態有效)；無剩余量關閥報警(預付費狀態有效)。
• 功耗(3.6V鋰氬電池)：靜態電流 <  15uA
• 豐富的系統工具：C/S抄表管理平臺；手機微信小程序:用于終端客戶的充值、觀察水量等操作；
• 遠程抄表：遠程抄表通過NB通道，默認情況下每天上報1次；上傳的內容包括剩余金額、累計用量、干擾狀態、閥門狀態、電池狀態等。
• 遠程閥控（強制控閥）：維護管理人員可以通過平臺，對指定表進行遠程閥門強制控制，在強制控制期間任何條件都不會觸發閥門動作。遠程閥控（強制閥控）期間，預付費功能無法關閉閥門。

NB-Iot特性說明：使用中國電信平臺；數據流通過《中國電信物聯網開放平臺》轉發給客戶服務器。SIM卡采用eSIM芯片，相比卡座的形式不存在接觸不良的問題；默認每天1次通訊；為避免通信碰撞，通訊時間平均分布在24小時；通訊失敗后，進入延遲重發流程，每天最多重發3次；支持異頻組網，頻率資源允許的情況下，系統容量更大。



電子部分技術參數

項         目	技 術 標 準
工作電壓	內置3.6v鋰氬標準ER26500M電池
靜態工作電流	≤15uA
通信工作電流	≤200mA
電池使用壽命	內置電池＞6-10年
防護等級	IP68
射頻參數	網絡制式：NB-IOT 頻率：850MHz 發射功率：23dBm 靈敏度：-129dBm
使用條件	環境溫度0℃～40 ℃； 最大允許工作壓力等于1MPa



基表部分參數

機    械    參    數

公稱口徑	計量 等級	最大流量（m3/h）	常用流量（m3/h）	分界流量 （l/h）	最小流量（l/h）	液晶顯示 最大讀數	液晶顯示最小讀數
15	B	3	1.5	120	30	99999.9 m3	0.1 m3
20	B	5	2.5	200	50	99999.9 m3	0.1 m3
25	B	7	3.5	280	70	99999.9 m3	0.1 m3





外    形    尺    寸

公稱口徑	長（L）	寬（B）	高（H）	連接螺紋
15	165 mm	85 mm	115 mm	G3/4B
20	195 mm	85 mm	115 mm	G1B
25	225 mm	117 mm	143 mm	G1 1/4B
